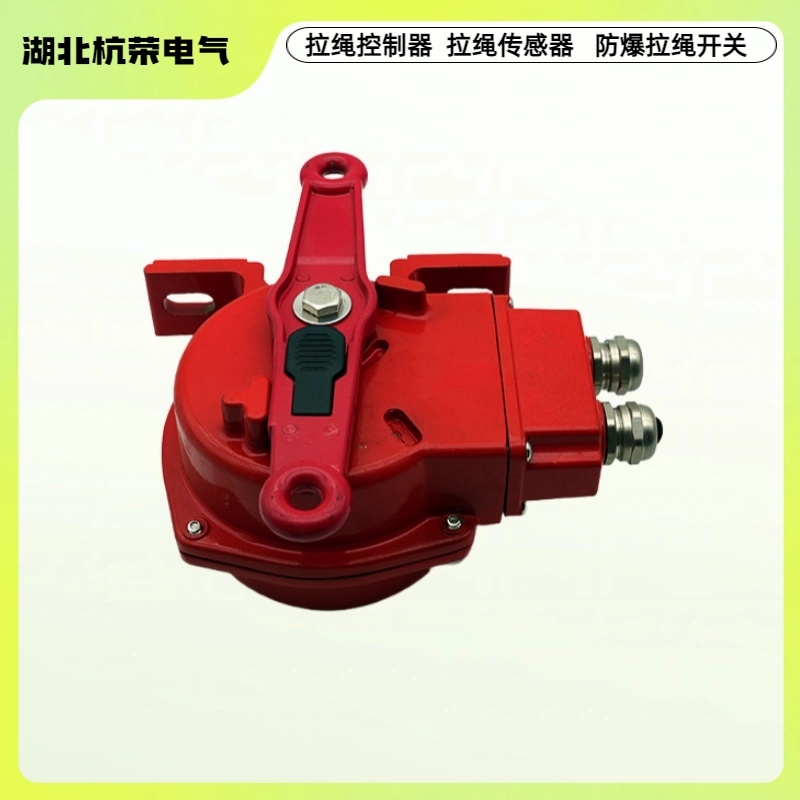

EXZGLPT2-I雙向拉繩開關

EXZGLPT2-I雙向拉繩開關

一、產品介紹

本開關采用回轉式凸輪結構。當拉桿手回轉時，凸輪隨之轉動，使微動開關動作，輸出開關量，發出報警信號和停機信號。復位方式拉繩開關I型為自動復位，拉桿解除拉力后，凸輪結構自動復位到原始狀態。拉繩開關II型為手工復位，凸輪軸回轉到一定角度自鎖定位，需手工復位手柄后凸輪方能返回原始狀態。本裝置采用防水、防塵密封設計，較好防止水、灰塵進入機殼內。

雙向拉繩開關用于膠帶運輸機現場。當發生緊急事故時，便啟動本機使運輸機立即停機防止事故的擴大。本產品由于安裝方便、開關，在膠帶運輸機中得到應用。
二、結構特點：
1.本產品采用鋁合金鑄造殼體、強度、重量輕。
2.外殼防護等級，可在惡劣環境下*工作。
3.本產品動作靈敏、穩定性、。

三、主要技術指標

產品型號      EXZGLPT2-I      EXZGLPT2-II

動作角度       30°           30°

極限角度       75°           75°

動作力   10            10

觸點數量     1常開1常閉   1常開1常閉

觸點容量     AC380V 5A      AC380V 5A

復位方式     自動           手動

可靠性       >10^6萬次   >10^6萬次

防護等級

四、帶式輸送機需安裝的保護裝置
1、速度保護；
2、堆煤保護；
3、跑偏保護；
4、溫度保護；
5、煙霧保護；
6、超溫自動灑水裝置；
7、防撕裂保護裝置；
8、沿線緊停保護裝置；
9、機頭、機尾、驅動滾筒和導向滾筒處設防護欄及警示牌，行人跨越帶式輸送機處，應安設的過橋；
10、主要運輸巷道的帶式輸送機還需安設張緊力下降保護裝置。

五、雙向拉繩開關EXZGLPT2-II安裝調整
本產品一般安裝在膠帶運輸機沿線兩線機架上。
1.將拉繩開關固定在支架上。
2.兩機之間距離為25~30m，采用直徑Ф4mm的鋼絲繩連接，松緊應適度。
3.為了減少鋼絲繩自重對開關影響而產生誤動作，每隔3m處的機架上焊一個托環，以支撐鋼絲繩其能正常工作。

拉繩開關用配件：

護塑鋼絲繩：

鋼絲繩是作為連接拉繩開關和拉動拉繩開關使之開關動作的主要配件.

繩夾（卡頭）：

鋼絲繩夾頭是作為連接和固定鋼絲繩與拉繩開關的主要配件。

托環：

雙向拉繩之間每隔三米安裝一個托環，將鋼絲繩托住使之不下垂。

安裝支架

雙向拉繩開關采用鋁合金壓鑄而成，強度、外殼重量輕而且堅固，外面用紅色和黃色烤漆，不易脫落，光滑而鮮艷。便于發現。用于帶式輸送機緊急事故而緊急停機。
